ГЛАВА 2: СОВРЕМЕННАЯ ЗЕМЛЯ

Форма, размеры, масса, моменты инерции, поле силы тяжести, магнитное поле, геотермический поток тепла. Сейсмическое зондирование. Оболочки Земли: атмосфера, гидросфера, земная кора (континентальная и океаническая), мантия (верхняя, включая литосферу и астеносферу, и нижняя), ядро (жидкое внешнее и твердое внутреннее)

Как уже говорилось, главное в истории планеты в целом - это эволюция ее внутренней структуры; под структурой мы имеем в виду изменения с глубиной химического состава планетного вещества, его фазового состояния (газообразного, жидкого или твердого, в последнем случае - вида кристаллической решетки) и физических характеристик, прежде всего давления, температуры и плотности, а затем также упругости, вязкости, электропроводности и т. п.

Чтобы разобраться в том, как изменялась в течение истории Земли ее внутренняя структура, удобнее всего начать с менее трудной задачи - выяснения внутренней структуры Земли в современную эпоху. Но и эта задача оказывается трудной, так как прямые наблюдения и измерения мы можем проводить только на поверхности Земли, в атмосфере (теперь и в космосе), гидросфере и на небольших, всего до нескольких километров, глубинах в шахтах и скважинах в земной коре; о более глубоких слоях Земли приходится судить лишь по косвенным данным.

С помощью астрономических наблюдений, а также измерений на поверхности Земли и в космосе удалось определить форму и размеры Земли, ее массу и моменты инерции, гравитационное и магнитное поля, тепловой поток из ее недр, химический состав и физические свойства веществ в самых верхних ее слоях. Представим себе условную поверхность постоянного потенциала силы тяжести, наиболее близкую к не возмущенной ветрами и течениями поверхности Мирового океана (силой тяжести называется равнодействующая силы собственного ньютоновского гравитационного притяжения и центробежной силы, создаваемой вращением Земли вокруг своей оси). Эта условная поверхность, называемая геоидом, очень близка к эллипсоиду вращения с экваториальным радиусом r_э=6378.16 км и полярным радиусом r_п=6356.78 км, а потому со средним радиусом r=6371 км (радиус равновеликой сферы) и со сжатием е=(r_э - r_п)/r_э. Отклонения геоида от этого референц-эллипсоида нигде не превосходят 100 м. Карта отклонений, приведенная на рис. 1, показывает, что геоид выше референц-эллипсоида в западной части Тихого, южной части Индийского и в северной части Атлантического океана и ниже референц-эллипсоида в Азии, Северной Америке и в тихоокеанском секторе Антарктиды.

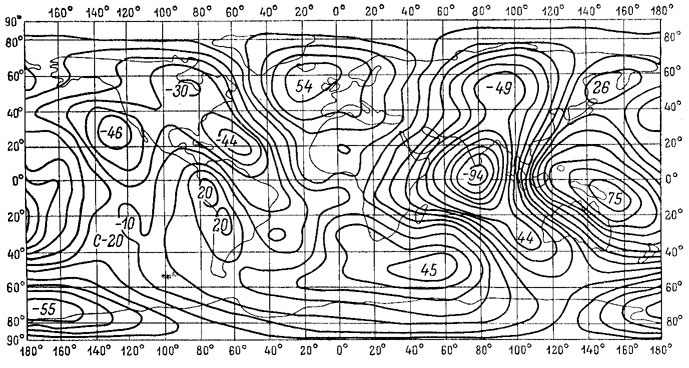

Рис. 1. Карта высот геоида (м) над референц-эллипсоидом по Гапошкину

Масса Земли (М) равна 5.98·10⁹ триллионов т, средняя масса 1 см³ вещества Земли оказывается равной 5.52 г. Поскольку измеряемая прямыми методами плотность горных пород вдвое меньше (средняя плотность земной коры принимается равной 2.8 г/см³), ясно, что вещество в глубоких недрах Земли должно иметь плотность заметно больше указанной средней цифры.

Момент инерции Земли составляет треть (точнее, 0.3308) от произведения ее массы на квадрат ее среднего радиуса. Точнее, момент инерции С относительно оси вращения вследствие сплюснутости Земли вдоль этой оси имеет немного большее значение, чем момент инерции А относительно какой-либо из экваториальных осей:

(С - А)/M·r² ≈ 1.0826•10^-3,

(С - А)/C ≈ 0.003273.

Ускорение силы тяжести на поверхности Земли удобно определять, приняв за единицу измерения 1 см/сек.², такая единица в честь Галилея носит название «гал». Существующие измерительные приборы - гравиметры - вполне допускают измерения с точностью в одну тысячную гала (миллигал). Ускорение силы тяжести на экваторе в среднем равно g_э=978.049 гал; в него уже включено (со знаком минус) центробежное ускорение, создаваемое вращением Земли, которое равно 3.392 гал. На полюсах центробежное ускорение отсутствует, и полное ускорение силы тяжести g_п оказывается больше, чем на экваторе:

(g_п-g_э)/g_э ≈ 1/189.

Отклонения ускорения силы тяжести в различных точках поверхности Земли от их стандартных значений на поверхности референц-эллипсоида называются гравитационными аномалиями; они нередко составляют десятки и даже сотни миллигал.

Наблюдения над стрелками компасов показывают, что Земля обладает магнитным полем. Единицей измерения магнитной индукции служит гаусс; существующие приборы для измерения индукции геомагнитного поля - магнитометры - обеспечивают точность в 1 стотысячную долю гаусса (1 гамма). Измерения показали, что Земля является магнитом с южным полюсом (к которому притягивается северный конец стрелки компаса) около Гренландии (73° с. ш., 100° з. д.) и северным полюсом в австралийском секторе Антарктики (68° ю. ш., 143° в. д.), причем величина индукции геомагнитного поля максимальна у магнитных полюсов (она равна 0.7 гс у антарктического и 0.6 гс у гренландского полюсов) и минимальна вдоль магнитного экватора (где она меняется от 0.25 гс у восточных берегов Южной Америки до 0.42 гс в Индонезии; см. рис. 2).

Измерения в скважинах и шахтах на разных глубинах в континентальной земной коре показывают, что температура растет с глубиной со скоростью порядка 30 град./км; это так называемый геотермический градиент температуры. Умножив эту величину на коэффициент теплопроводности горных пород (порядка 0.005 кал./ см·сек.·град.), получим геотермический поток тепла. Измерения на суше дают для него значения (1.2 ÷ 1.6)·10^-6 кал./см²·сек. Аналогичные значения, хотя и с гораздо большим разбросом, получаются и при измерениях в породах океанского дна (где разности температур на глубинах в десятки сантиметров под поверхностью дна измеряются при помощи так называемых термоградиентометров). Обычно за среднюю величину геотермического потока тепла принимают 1.5·10^-6 кал./см²·сек.; для Земли в целом это дает ежегодную теплопотерю порядка 10²⁸ эргов (Е. А. Любимова, [5]). Наименьшие значения геотермического потока тепла (0.9·10^-6) наблюдаются на докембрийских щитах; в областях современного вулканизма (исключая сами вулканические очаги) он вырастает до 2.2·10^-6, а наибольших значений, до 8·10^-6, достигает около осей срединно-океанических хребтов.

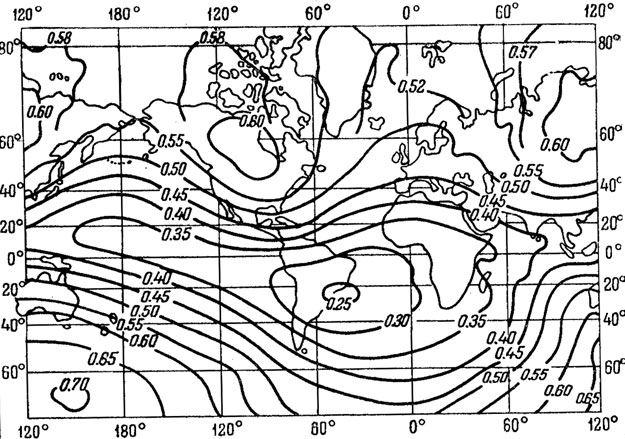

Рис. 2. Карта изолиний величины индукции геомагнитного поля (гс) на 1945 г.

Однако для определения внутренней структуры Земли перечисленных данных недостаточно, нужны еще дополнительные данные. Их получают главным образом методом сейсмического зондирования земных недр. Кроме того, используются электромагнитное зондирование и наблюдения приливов и собственных колебаний в твердой Земле.

Сейсмическое зондирование проводится для измерения характеристик упругости вещества в недрах Земли. Речь идет о двух характеристиках. Во-первых, все реальные тела, твердые, жидкие или газообразные, при увеличении давления сжимаются, и по закону Гука относительное уменьшение их объема при сжатии пропорционально приращению давления; коэффициент пропорциональности, называемый модулем сжатия (К), - это первая из интересующих нас характеристик. Во-вторых, твердые тела под действием касательного напряжения на их поверхности испытывают деформацию сдвига, по закону Гука пропорциональную напряжению; коэффициент пропорциональности, называемый модулем сдвига или жесткостью (μ), - вторая характеристика упругости тела (у жидких или газообразных тел она равна нулю).

Если удается измерить модуль сжатия вещества на разных глубинах в недрах Земли, то распределение плотности и давления по глубине можно рассчитать, допуская, что недра Земли находятся хотя бы приблизительно в состоянии гидростатического равновесия, т. е. что давление на данной глубине равно весу вышележащего вещества (и в первом приближении пренебрегая малыми поправками на температурное расширение вещества). Детали такого расчета изложены, например, в книге В. Н. Жаркова, В. П. Трубицына и П. В. Самсоненко [6]; их результаты мы приведем ниже.

Согласно геофизическим данным, современная Земля состоит из следующих разнородных слоев (оболочек).

1) Атмосфера - внешняя газовая оболочка, ограниченная снизу твердой или жидкой подстилающей поверхностью.

2) Гидросфера (в основном - Мировой океан) - водная оболочка, частично покрывающая твердую Землю.

3) Земная кора (слой А) средней толщиной 33 км.

4) Мантия с нижней границей на глубине 2920 км, распадающаяся на верхнюю (слой В с нижней границей на глубине 410 км), среднюю (слой С с глубинами залегания 410-1000 км) и нижнюю (слой D с глубинами 1000-2920 км, распадающийся на собственно нижнюю мантию D' с глубинами 1000-2700 км и переходный слой между мантией и ядром D" на глубинах 2700-2920 км). В слое В на глубинах около 100-300 км выделяется слой с пониженными жесткостью, скоростями се и cs и вязкостью, называемый астеносферой; вышележащая часть слоя В вместе с земной корой называется литосферой.

5) Ядро, распадающееся на внешний жидкий слой Е на глубинах 2920-4980 км, переходный слой F между внешним и внутренним слоями (4980-5120 км) и внутренний твердый слой G (5120-6371 км).

Охарактеризуем каждый из этих слоев по отдельности.

Атмосфера.С точки зрения теории климата она характеризуется, главным образом, массой и химическим составом. В настоящее время земная атмосфера содержит 5.3·10³ триллионов т воздуха - около одной миллионной доли массы всей Земли. Давление воздуха на уровне моря в среднем равно 1.013 кг/см², а плотность - 1.3·10^-3 г/см3. С высотой плотность воздуха быстро убывает, так что три четверти массы атмосферы находятся ниже 10 км, 90% - ниже 15 км, 99% - ниже 30 км, 99.9% - ниже 50 км.

Сухой воздух состоит из 78.08% азота, 20.95% кислорода, 0.93% аргона, около 0.03% углекислого газа и малых количеств благородных газов и водорода. Важную роль в формировании погоды и климата играют так называемые термодинамически активные примеси (ТАП) - переменные составные части атмосферы, способные влиять на термодинамическое состояние воздуха и на распределение по атмосфере притоков тепла.

Важнейшей ТАП в атмосфере Земли является вода, содержание которой, главным образом в виде водяного пара, в среднем равно 12.4 триллиона т (что эквивалентно слою осажденной воды в 24 мм, так что при среднем годовом количестве испарения и осадков в 780 мм водяной пар в атмосфере обновляется 32 раза в год, или каждые 11 дней). Водяной пар способен конденсироваться или сублимироваться на имеющихся в атмосфере частицах, образуя облака и туманы (с выделением больших количеств скрытого тепла). Насыщающая концентрация пара растет с температурой и обратно пропорциональна давлению; при нормальном давлении на уровне моря она меняется от 0.0236% при -30° С до 0.611% при 0°С и 4.24% при +30° С.

Водяной пар и особенно облачность резко влияют на потоки коротковолнового и длинноволнового излучения в атмосфере, внося, в частности, большой вклад в парниковый эффект, т. е. в способность атмосферы пропускать солнечную радиацию до подстилающей поверхности, но поглощать собственное тепловое излучение подстилающей поверхности и нижележащих атмосферных слоев (благодаря этому эффекту температура в атмосфере растет с глубиной, и ее нижние слои оказываются теплыми).

Наконец, облака способны к неустойчивости со слипанием облачных частиц и выпадением осадков (эти процессы происходят быстрее, чем испарение влаги с подстилающей поверхности, вследствие чего атмосфера в целом далека от насыщения водяным паром, несмотря на то, что две трети ее нижней границы образованы поверхностью воды). Водяные облака и осадки являются специфической особенностью погоды на Земле.

Другими ТАП в атмосфере являются углекислый газ (вносящий вклад в парниковый эффект), озон и взвешенные частицы (аэрозоль). Озон в атмосфере содержится в переменном количестве, порядка одной миллионной доли, в основном на высотах 10-30 км, где он образуется из молекулярного кислорода в результате фотохимических процессов под действием ультрафиолетовой радиации Солнца. Почти вся ультрафиолетовая радиация, губительная для живых организмов, при этом поглощается, так что озон обеспечивает существование жизни на суше. Аэрозоль может рассеивать солнечную радиацию, уменьшая прямую радиацию на подстилающей поверхности, но зато увеличивая рассеянную и, по-видимому, мало меняя их сумму. Однако он может и поглощать солнечную радиацию, и, переизлучая инфракрасную, увеличивать парниковый эффект. Эти процессы изучены еще недостаточно.

Средняя температура воздуха у земной поверхности в наше время равна 15° С. В нижних 10 км атмосферы она уменьшается с высотой на 6.5° С за каждый километр, выше (в стратосфере) остается приблизительно постоянной, около -50° С, а еще выше, где атмосфера становится чрезвычайно разреженной, температура растет. До 105-120 км благодаря перемешиванию атмосфера однородна по составу, а выше становится заметным разделение газов - тяжелые остаются внизу, а легкие поднимаются вверх. Выше 600 км возможна утечка газов в космическое пространство. Она возрастает с увеличением температуры и с уменьшением веса молекул. Согласно теоретическим оценкам, при температуре 2000° С время полной утечки водорода составляет 1800 лет, а гелия - 24 млн. лет. Температуры такого порядка на высотах в несколько сотен километров в атмосфере, по-видимому, возможны, и этим может объясняться почти полное отсутствие водорода и гелия в атмосфере Земли.

Гидросфера. Ее масса - 1.46·10⁶ триллионов т жидкой воды и льда - в 275 раз больше массы атмосферы, но составляет лишь одну четырехтысячную долю массы всей Земли. Около 94°/0 массы гидросферы составляют соленые воды Мирового океана, из оставшихся 6% гидросферы три четверти приходятся на подземные воды и четверть - на ледники Антарктиды и Гренландии (их растепление повысило бы уровень Мирового океана на 80 м); на остальные ледники и озера приходится очень малая доля массы гидросферы.

Рассмотрим главную часть гидросферы - Мировой океан. Он покрывает 70.8% поверхности земного шара и имеет среднюю глубину 3795 м. Окаймляющая континенты мелководная зона океанов с глубинами до 200 м (материковая отмель, или шельф), как правило, узка - она занимает только 7.6% площади Мирового океана. Далее идет довольно крутой материковый склон с глубинами 200-3000 м - 15.2% площади океана. Ложе океана (абиссаль) с глубинами >3 км занимает 77.1% площади океана; половина ложа имеет глубины 4-5 км, а глубины >6 км (глубоководные желобы, так называемая ультраабиссаль) составляют менее одного процента площади океана. Доли площади, приходящиеся на разные глубины и высоты, даются гипсографической кривой поверхности твердой Земли (рис. 3). Наибольшая глубина Мирового океана обнаружена экспедицией Института океанологии АН СССР на знаменитом научно-исследовательском судне «Витязь». Она находится в Марианском желобе и равняется 11 034 м.

Мировой океан несколько условно делят на четыре части: Тихий океан (52.8% массы и 49.8% площади Мирового океана, средняя глубина 4028 м), Атлантический океан (24.7% массы и 25.9% площади, средняя глубина 3627 м), Индийский океан (21.3% массы и 20.7% площади, средняя глубина 3897 м) и Северный Ледовитый океан (1.2% массы и 3.6% площади, средняя глубина 1296 м). Здесь к океанам отнесены соответствующие секторы Антарктики, а также прибрежные моря, составляющие в сумме 3% массы и 10% площади Мирового океана; Средиземное, Черное и Каспийское моря условно отнесены к Атлантическому океану.

С гидродинамической точки зрения целесообразно дальнейшее деление океанов на котловины, разделяемые подводными хребтами, прежде всего так называемыми срединно-океаническими хребтами, показанными на рис. 4, которые образуют непрерывную глобальную цепь длиной около 60 тыс. км и занимают около трети площади океанов. Эти хребты возвышаются над дном котловин на 3-4 км и нарушают непрерывность глубинной циркуляции океанских вод.

В водах океана растворено в среднем 3.472% солей. Поскольку в растворе они распадаются на положительные и отрицательные ионы (называемые соответственно катионами и анионами, так как при опускании в воду электродов положительные ионы будут двигаться к катоду, а отрицательные к аноду), поэтому лучше указывать не солевой, а ионный состав морской воды. Главными катионами в ней являются Na⁺ (1.076%), Mg²⁺ (0.13%), Са²⁺ (0.041%), К⁺ (0.039%) и Sr²⁺ (0.001%), а главными анионами - Cl^- (1.935%), SO^2-₄ (0.27%), НСО^з- (0.014%), Вr^- (0.007%) и СO^2-₃ (в среднем 0.007%); см. книгу А. П. Виноградова [7]. Катионов немного больше, так что морская вода имеет слабощелочную реакцию. Ее принято характеризовать водородным показателем рН-взятым с обратным знаком десятичным логарифмом концентрации ионов водорода (Н⁺) в грамм-ионах на литр; для кислого раствора рН менее 7, нейтрального рН=7 и щелочного рН > 7. В морской воде рН обычно изменяется в пределах 7.5-8.5 (Виноградов [7]).

В морской воде растворен также ряд газов, причем более пресные и более холодные воды поглощают больше газов. В верхнем слое океана при равновесии с атмосферой в 1 л воды содержится в среднем 50 мл СО₂, 13 мл N₂, 2-8 мл О₂, 0.32 мл Аr и малые количества других благородных газов. Всего в океане при равновесии с атмосферой растворено 140 триллионов т СO₂ - почти в 60 раз больше его содержания в атмосфере (равного 2.6 триллионов т), а растворенного кислорода - лишь 8 триллионов т - в 130 раз меньше его содержания в атмосфере.

Содержание растворенной углекислоты - это главный фактор, определяющий рН морской воды. В океане оно поддерживается около одного и того же уровня благодаря равновесию между нерастворимым карбонатом кальция, СаСО₃, и растворимым бикарбонатом, Са(НСO₃)₂: при недостатке СО₂ «лишний» бикарбонат превращается в карбонат и выпадает в осадок, а при избытке СO₂ карбонат превращается в бикарбонат и растворяется. Второй из этих процессов всегда происходит в холодных водах океана на глубине в среднем > 4 км - на таких глубинах на дне не может образовываться карбонатных осадков. Первый же процесс, происходящий, например, в самых верхних слоях океана при поглощении СO₂ фотосинтезирующими зелеными водорослями, приводит к образованию на глубинах меньше 4 км карбонатных осадков, т. е. к «захоронению» углерода, по А. П. Виноградову, происходящему в настоящее время со скоростью около 250 млн. т углерода в год; полное количество «захороненного» таким путем углерода оценивается в 5·10⁴ триллионов т.

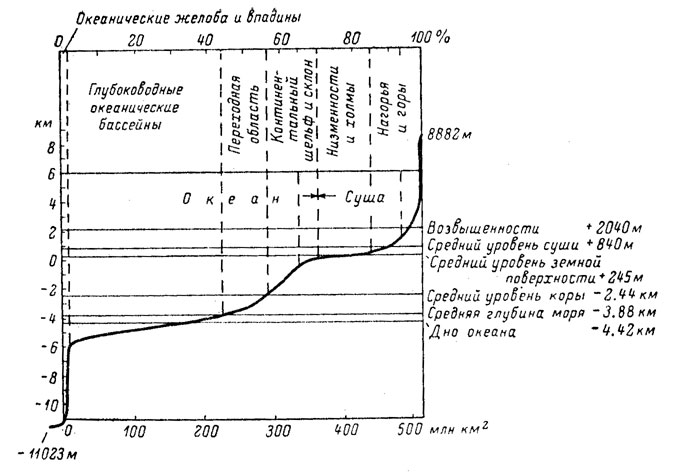

Рис. 3. Гипсографическая кривая поверхности земной коры по Г. Дитриху.

Земная кора. Это верхний слой твердой Земли, отделенный от нижележащих слоев так называемой ^{поверхностью Мохоровичича}, при переходе через которую сверху вниз меняется химический состав вещества и происходит скачкообразное увеличение скорости распространения упругих волн (волн Р - от 6.8-7.3, в некоторых регионах от 7.4-7.7 до 8.1-8.4 км/сек., а волн S - от 3.7-4.1 до 4.4-4.7 км/сек.). Если принять среднюю мощность коры равной 33 км, а среднюю плотность вещества в ней - 2.8 г/см₃, то масса коры получится равной 4.7·10 ⁷ триллионов т - около 0.8% массы всей Земли.

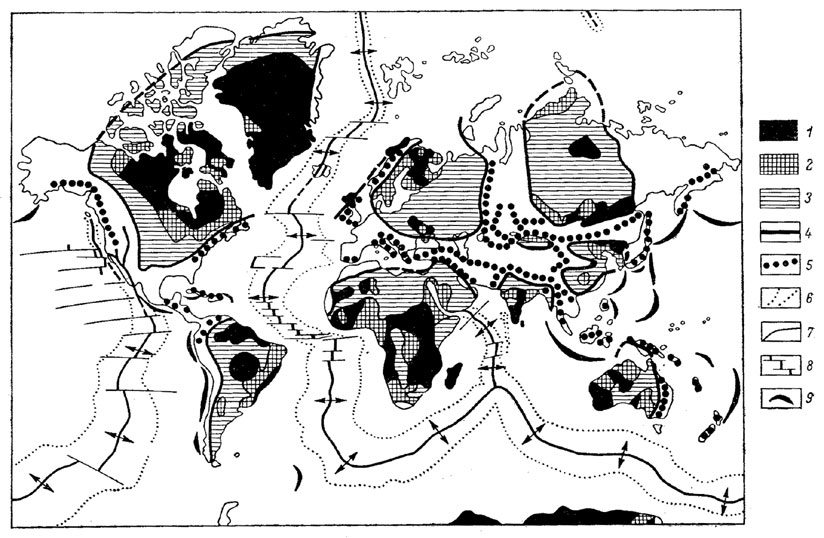

Рис. 4. Главные тектонические структуры современной Земли. Материки: 1 - докембрийские платформы; 2 - щиты; 3 - древние ядра платформ; 4 - первичные дуги (поясы Альпийского орогонеза, зоны сжатия); 5 - офиолитовые зоны. Океаны: 6 - контуры срединно-океанических хребтов; 7 - рифтовые долины (зоны растяжения); 8 - поперечные разломы; 9 - глубоководные желобы.

Кора состоит из легкоплавких силикатов с преобладанием алюминиевых («сиаль»). Концентрации основных химических элементов в земной коре, по А. П. Виноградову, показаны на рис. 5. Больше всего в коре кислорода (49.13%), кремния (26%) и алюминия (7.45%). Наиболее распространенный элемент - кислород - содержится в коре, конечно, не в свободном виде, а в форме окислов: в коре в среднем 58% SiO₂, 15% Аl₂O₃, 8% FeO и Fе₂О₃, 6% СаО, по 4% MgO и Na₂O, 2.5% К₂О и т. д. Специально следует подчеркнуть содержание главных долгоживущих радиоактивных изотопов - урана (U²³⁸ и U²³⁵), тория (Th²³²) и калия (К⁴⁰). Их концентрации в разных породах коры различны, но отношения (Th/U ~ 4 и K/U ~ 10⁴) приблизительно постоянны; больше всего их в гранитах (концентрация урана достигает 4.75·10^-6), вдвое меньше в осадочных породах (2.5·10^-6), еще меньше в базальтах (6·10^-7) и меньше всего в перидотитах (1.6·10^-8) и дунитах (1·10^-9).

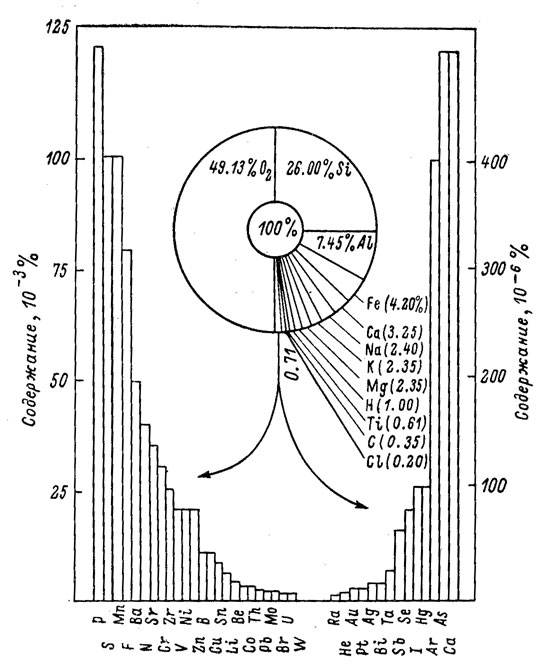

Рис. 5. Химический состав земной коры по А. П. Виноградову.

Приводившиеся цифры относились к земной коре в целом. Однако континентальная кора резко отличается от океанической - ее мощность значительно больше (25-75 км против 6-8 км); она содержит так называемый гранитно-метаморфический слой, отсутствующий в океанической коре; отличается и по некоторым формам рельефа. Общее представление о структуре земной коры дает ее экваториальный разрез, приводимый на рис. 6.

Рис. 6. Экваториальный разрез земной коры по Р. М. Деменицкой. 1 - осадки; 2 - граниты; 3 - базальты; 4 - мантия.

Отметим два типа форм рельефа, специфических для поверхности океанической коры.

Это, во-первых, уже упоминавшиеся срединно-океанические хребты (рис. 4 свидетельствует, что они являются срединными в Атлантическом и Индийском океанах, в Тихом же океане соответствующий хребет проходит по южной и восточной периферии). Эти хребты сложены толеитовыми базальтами, на их осях имеются рифтовые долины - провалы с крутыми стенками, на дне которых поверхность Мохоровичича, выклинивающаяся к осям хребтов, выходит на поверхность дна. В отличие от горных хребтов геосинклинальных подвижных поясов суши, являющихся зонами бокового сжатия земной коры, срединно-океаническиё хребты являются зонами ее растяжения. Во-вторых, для океанов специфичны узкие глубоководные желобы, также показанные на рис. 4. Их ширина исчисляется всего десятками километров, а длина - сотнями и даже тысячами километров. Глубины желобов 9-И км являются наибольшими в Мировом океане. Располагаются они на перифериях океанов, в ряде случаев окаймляя с океанской стороны островные дуги. Таковы, например, Курило-Камчатский и Алеутский желобы. Перуано-Чилийский желоб, наоборот, окаймляет непосредственно континент. Над континентальными склонами желобов наблюдаются отрицательные гравитационные аномалии порядка 100-200 мгал; с обеих сторон от них, особенно с континентальной стороны, протягиваются полосы более слабых положительных аномалий.

Литосфера и астеносфера (верхняя мантия). В табл. 2, рассчитанной Р. Аффеном и А. Джессопом (1963 г.), приводятся значения давления р и температуры Т, а также прочности S и температуры плавления Т_П гранитов, базальтов и дунитов на разных глубинах в верхнем 400-километровом слое Земли (S - это максимальное касательное напряжение, которое может выдержать материал, не разрушаясь; оно измеряется в тех же единицах, что и давление, здесь - в килобарах, т. е. в тысячах атмосфер). По этим данным, на глубинах в среднем 60-250 км базальты могут быть расплавленными (гранитов же там нет); этот близкий к плавлению или даже содержащий расплавы легкоплавких компонент в твердом скелете тугоплавких компонент ослабленный (т. е. обладающий пониженной прочностью) слой называется астеносферой. Ее существование было обнаружено Б. Гутенбергом по уменьшению в ней скоростей распространения упругих волн (см. рис. 7), так что для них она может служить волноводом. Под континентами она занимает глубины в среднем 120-250 км, под океанами - 60-400 км, а под осями срединно-океанических хребтов подходит к поверхности дна. Вязкость вещества в астеносфере оценивается в 10²⁰ пуаз, она в сотни или даже тысячи раз меньше, чем в вышележащем жестком слое - литосфере.

Табл. 2. Прочность (S) и температура плавления (T_m) пород в верхних 400 км Земли по Р. Аффену и А. Джессону (1963 г.)

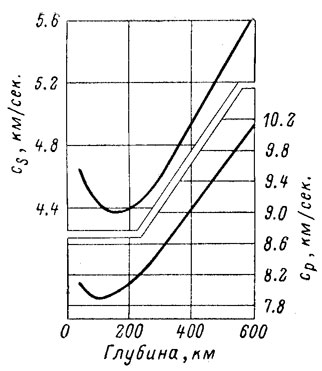

Рис. 7. Скорости c_p и c_s распространения продольных и поперечных сейсмических волн в верхней мантии Земли по Б. Гутенбергу.

Многое о структуре литосферы можно извлечь из данных об очагах землетрясений, Во-первых, очаги большинства землетрясений (72%) находятся в литосфере, из них немного больше половины - в верхних 30 км; землетрясений с очагами на промежуточных глубинах (80-300 км) - 22%, на больших глубинах (350-720 км) - только 6%. Во-вторых, на карте (рис. 8), где нанесены очаги около 29 500 умеренных и сильных землетрясений, зарегистрированных в 1961-1967 гг., видно, что подавляющее большинство очагов находится в узких подвижных поясах - Альпийско-Гималайском, Тихоокеанском и в рифтовых зонах срединно-океанических хребтов, Байкала и Кении, а разделяемые этими подвижными поясами литосферные плиты практически асейсмичны.

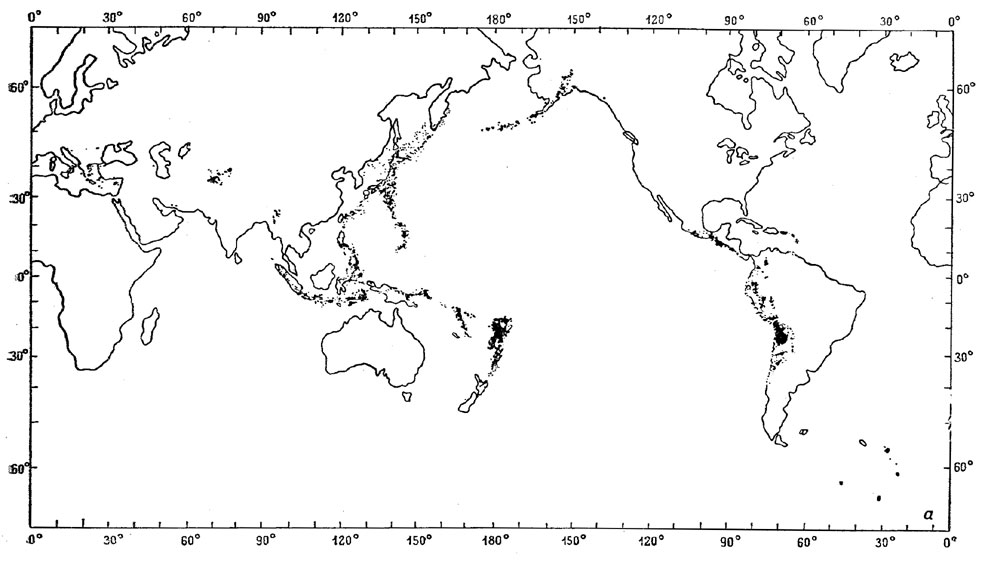

Рис. 8, а. Очаги сильных землетрясений, зарегистрированных в 1961 - 1967 гг.

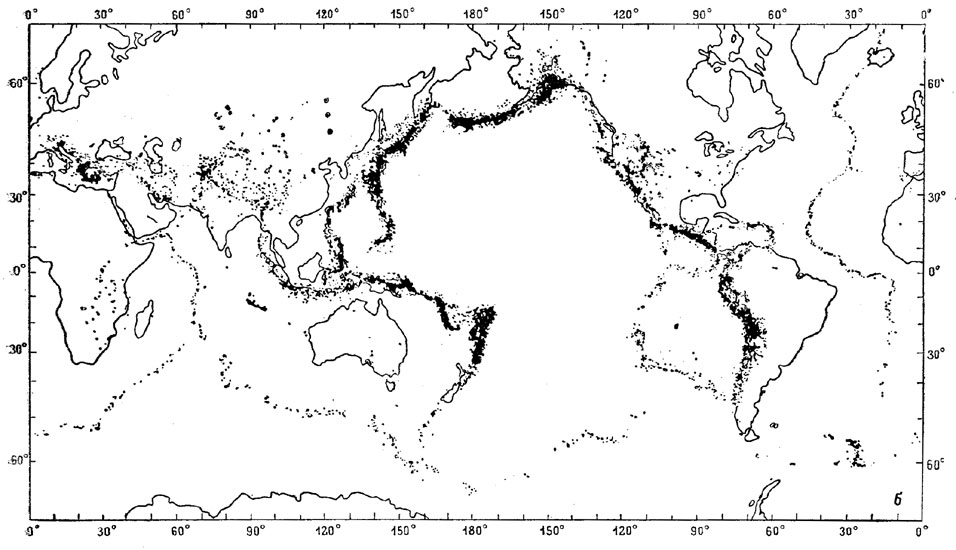

Рис. 8, б. Очаги умеренных землетрясений, зарегистрированных в 1961 - 1967 гг.

Очаги всех землетрясений в рифтовых зонах срединно-океанических хребтов (и на поперечных им трансформных разломах, см. рис. 4) неглубоки - не глубже 40 км, большинство же очагов имеет глубины 5-10 км. Почти все землетрясения с очагами глубже 100 км происходят вдоль глубоководных желобов, с их континентальной стороны (а также, в порядке исключения, в Памиро-Гиндукушском районе); там же находится большинство действующих вулканов (рис. 9).

Рис. 9. Расположение действующих вулканов на земном шаре.

На основании сейсмических и некоторых других данных выделяются прежде всего шесть крупных литосферных плит - Евроазиатская, Африканская, Индоавстралийская, Тихоокеанская, Американская и Антарктическая. Далее, из Евроазиатской выделяют Китайскую, из Африканской - Аравийскую, из Тихоокеанской - плиту Назка. Наконец, некоторые авторы рассматривают в качестве самостоятельных плиты Кокос, Карибскую, Горда, Филиппинскую, Бисмарк, Соломонову, Фиджи, Иранскую, Турецкую, Эллинскую и Адриатическую, а иногда также различают Североамериканскую и Южноамериканскую. Эти плиты показаны на рис. 10.

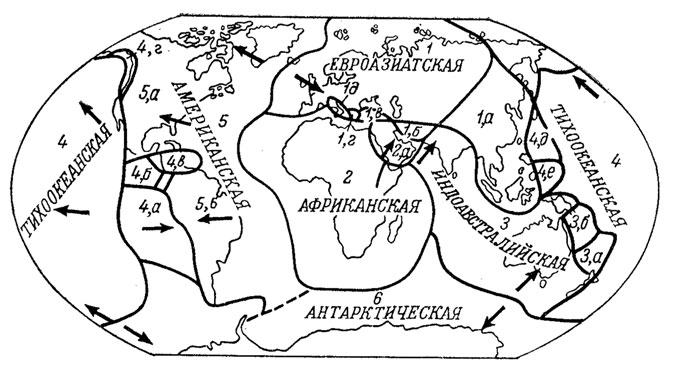

Рис. 10. Литосферные плиты. 1 - Евроазиатская (1, а - Китайская, 1, б - Иранская, 1, в - Турецкая, 1, г - Эллинская, 1, д - Адриатическая); 2 - Африканская (2, а - Аравийская); 3 - Индоавсталийская (3, а - Фиджи, 3, б - Соломонова); 4 - Тихоокеанская (4, а - Низка, 4, б - Кокос, 4, в - Карибская, 4, г - Горда, 4, д - Филиппинская, 4, е - Бисмарк); 5 - Американская (5, а - Североамериканская, 5, б - Южноамериканская); 6 - Антарктическая.

Мантия. Верхняя мантия (слой В), включающая подкоровую литосферу и астеносферу, отделена от средней мантии (слоя С, называемого также слоем Голицына) границей на глубине около 410 км, при переходе через которую сверху вниз сейсмические скорости резко возрастают.

Слой Голицына отделен от нижней мантии (слоя D') границей на глубине около 1000 км, где возрастание скоростей распространения сейсмических волн с глубиной резко замедляется. Считают, что в слое D' это более медленное возрастание скоростей создается уже не перестройкой кристаллических решеток, а простым сжатием вещества под действием растущего давления. Между нижней мантией и ядром, по-видимому, имеется переходный слой D" толщиной около 200 км, в котором возможно некоторое убывание скоростей сейсмических волн с глубиной. Дискутируется вопрос о наличии на границе между мантией и ядром неровностей или неоднородностей.

Ядро. Внешний слой (слой Е на глубинах 2920-4980 км, объемом в 15.16% и массой 29.8% всей Земли) пропускает продольные, но не пропускает поперечные сейсмические волны. По этой причине считается, что слой Е находится в расплавленно-жидком состоянии. Об этом же свидетельствуют данные М. С. Молоденского о приливных колебаниях внутри Земли (если бы вся Земля была твердой, то приливные колебания на ее поверхности были бы слабее фактически наблюдаемых), данные Н. Н. Парийского о нутационных колебаниях земной оси с периодом около суток (которые без жидкого ядра были бы невозможными), а также данные о так называемых чандлеровских колебаниях полюсов (т. е. колебаниях Земли в целом относительно ее оси вращения) с периодом около 1.2 года, просуммированные, например, в книге У. Манка и Г. Макдональда [8] (см. также работу автора [9]).

Переходный слой F между внешним и внутренним ядром имеет толщину около 140 км. Внутреннее ядро имеет радиус 1250 км, объем около 0.7% и массу около 1.2% всей Земли. Продольные сейсмические волны проходят через него с большими скоростями, по сведениям последних лет с_р=11.1-11.4 км/сек. В то же время данные об отражениях волн Р от поверхности внутренней части ядра, а также регистрация сейсмических волн Аляскинского землетрясения 1964 г. показывают, что через нее проходят и поперечные волны (имея здесь довольно малые скорости с_s ≈ 3.6 км/сек.); по этим данным внутренняя часть ядра является твердым телом, по-видимому, близким к плавлению.

Распределение скоростей сейсмических волн по глубинам в мантии и ядре Земли показано на рис. 11. Распределение по глубинам давления и плотности по модели «Земля-2» В. Н. Жаркова, В. П. Трубицына и П. В. Самсоненко (а также температуры по ориентировочным данным) приведено в табл. 3.

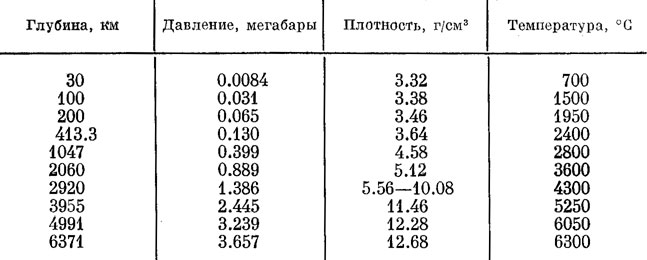

Табл. 3. Давление, плотность и температура в недрах Земли.

Давление должно меняться с глубиной непрерывно, а плотность (и некоторые другие характеристики состояния вещества, такие как модули сжатия и сдвига и скорости распространения сейсмических волн; см., например, рис. 11) может испытывать и скачкообразные изменения - главный такой скачок происходит при переходе из нижней мантии во внешний слой ядра, где плотность возрастает почти вдвое.

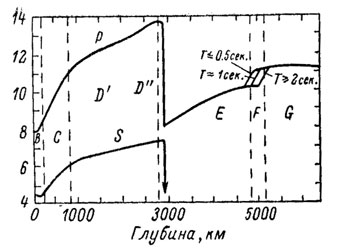

Рис. 11. Распределение скоростей сейсмических волн P и S (в условных единицах) по глубинам в мантии и в ядре Земли по Б. Гутенбергу.

Таким образом, Земля представляет собой сложную механическую систему - вращающийся толстостенный шар (мантия) с внутренней полостью, заполненной жидкостью (слой Е), в которой плавает небольшое шарообразное твердое ядро G, удерживаемое в центре системы Силами Ньютоновского тяготения и могущее вращаться иначе, чем мантия (см. работу автора [11]).

И внешний слой, и внутренняя часть ядра обладают большой электропроводностью (для их электрического сопротивления обычно принимают значение 0.0003 ом·см). Поэтому движения жидкости во внешнем слое и вращение внутренней части ядра суть движения проводников в геомагнитном поле. По законам физики эти движения должны порождать электрические токи. Магнитное поле этих токов может прибавляться к начальному полю и усиливать его. Согласно современным воззрениям, именно этот динамо-механизм, возможный благодаря наличию жидкого внешнего ядра, создает геомагнитное поле (см., например, главу 10 книги 19]). К обсуждению этого вопроса мы еще вернемся в главе 9.

Более детальные сведения о внутреннем строении Земли читатели найдут в книге В. А. Магницкого [2].
